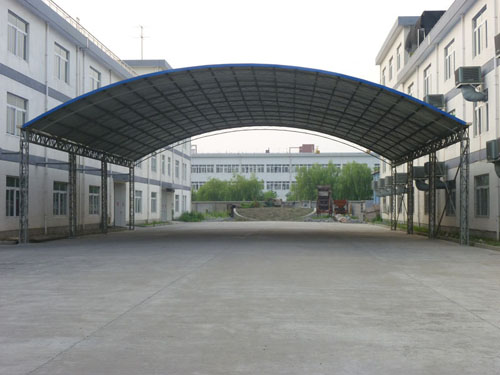

彩板雨篷與鋼筋混凝土結構雨篷一樣,按排水形式可分成有組織排水和自在落水兩種。彩鋼板雨篷的主要受力構件為雨篷大梁,其大梁經用的截面方式有軋制一般槽、H、Z、工字形截面鋼材等,當雨篷的造型為簡單的曲線時也可選用矩形管或者箱形截面鋼材。
彩鋼板雨篷在施工進程中,雨篷幅度應一般取柱距,即每柱上挑出一根雨篷梁,雨篷梁間經過C型鋼聯接構成立體。挑出長短一般為1.5m或者更大,視建筑請求而定。雨篷梁可做出等截面或者變截面,截面高低應按承載威力打算肯定。一般狀況刮風篷梁挑出的長短較小,按構造施工,其截面做出與其相連的C型鋼截面同高。有組織排水的雨篷可將天溝設置在雨篷的根部或者將天溝懸掛在雨篷的端部,彩鋼四處設置凸沿,再不能有組織的將雨水排入天溝內。
1、雨篷板的設計
雨篷板是固定于雨篷梁上的懸板,其承載力按受彎構件計算。雨篷的計算跨度取板的挑出長度。計算單元取1 m板帶,計算截面取板的根部。雨篷板的截面高度,即雨篷板的厚度,可取挑出長度的l/12~l/10,且≥80 mm,若采用變厚度板,則板的懸臂端厚度應不小于50 mm。
2.雨篷梁的設計
雨篷梁承受下列荷載,并在梁內產生各種相應的內力,根據雨篷梁的受力特點,可按彎、剪、扭構件進行截面設計,確定所需縱向鋼筋和箍筋的截面面積,并滿足有關構造要求。
