鋼結構建筑中樓承板分為以下三種:壓型鋼板混凝土組合樓承板、預制混凝土疊合板、現澆鋼筋混凝土樓承板。

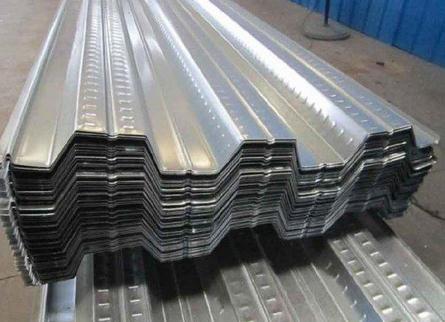

(1)壓型鋼板混凝土組合樓承板:為了滿足樓承板1.5小時的防火要求,樓承板須澆80mm厚的混凝土,采用蝶型壓型鋼板樓承板總厚度將達130~150mm。這種樓承板在用于建造居住建筑時,室內需另加吊頂。如采用勁扣式的壓型鋼板樓承板厚度可減為110mm,對鋼結構住宅可采用bardeck的BD-40型勁扣式壓型鋼板,其肋高僅為40mm,且內口封閉,不需要再做吊頂,僅需在縫隙處加貼繃帶即可。
由于組合樓承板擔負著傳遞水平力的作用,故而鋼梁與壓型鋼板連接處應設置必要的栓釘,設計時考慮鋼梁與樓承板的組合作用,可顯著提高梁的承載力及穩定性,有效降低梁高。一般組合樓承板下部不需另加鋼筋,但對于有動力荷載及比較潮濕的區域,樓承板下部仍需配置必要的構造鋼筋。但組合樓承板應滿足計權標準化撞擊聲壓級小于75dB的要求。在國外樓承板的隔聲要求在住宅的設計中已顯得日益重要。
(2)混凝土疊合板:混凝土疊合板就是將現澆結構根據使用要求和制造時的受力特點改為預制的單個構件和現澆部分,其中預制的單個構件在工廠制造,然后將其運至現場裝配,再澆搗現澆混凝土,從而形成疊合裝配整體結構。這種結構的主要優點是:機械化程度高、工期短、可采用預應力技術及高強度鋼材、預制部分體積小、重量輕、運輸?shù)跹b方便。缺點是:預制部分的混凝土與現澆混凝土存在齡期上的差別,兩者之間存在收縮應力,且板縫之間易于出現裂縫。
(3)現澆樓承板采用工具式支撐樓承板,其優點是整體性好、裝修方便,但模板較費,鋼筋與鋼梁的連接和構造比較復雜,且施工周期較長,同時為保證混凝土樓承板與鋼梁的共同作用,鋼梁翼緣也必須設置必要的栓釘。
