樓承板機高層鋼結構設計中,常采用鋼混凝土組合結構,在地震烈度高或很不規則的高層中,不應單純?yōu)榱私?jīng)濟去選擇不利抗震的核心筒加外框的形式。在輕鋼工業廠房中,當有較大懸掛荷載或移動荷載,就可考慮放棄門式剛架而采用網架,基本雪壓大的地區,屋面曲線應有利于積雪滑落,降雨量大的地區相似考慮。建筑允許時,在框架中布置支撐會比簡單的節點剛接的框架有更好的經濟性。

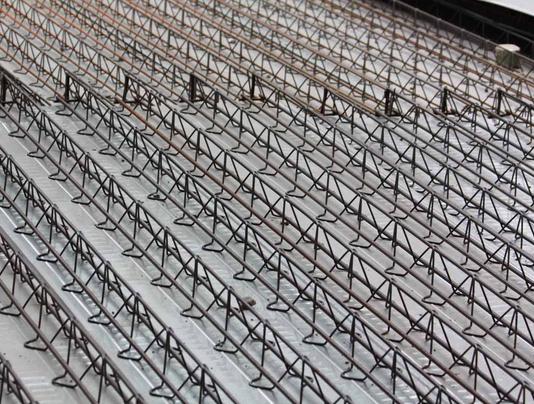

樓承板機鋪設與鋼梁連接,板端頭與鋼梁熔透點焊,中間采用栓釘與鋼梁穿透熔焊;樓承板間用專用夾緊鉗咬合壓孔連接;堵頭用專用鍍鋅堵頭板與樓承板及鋼梁點焊。如果是帶弧形區樓承板異型裁切采用等離子切割機切割,其切口光滑,表面鍍鋅層完整。
樓承板焊接采用手工電弧點焊,焊條為E4303,直徑3.2mm,熔透焊接點為16mm.原設計焊點間距305mm,后將焊點增加1倍,以確保操作人員行走時樓承板不變形,混凝土澆筑時樓承板端頭不漏漿。當樓面層結構標高變化不一致時,采取加焊型鋼措施,使水平結構呈臺階過渡,當降低標高時工字梁腹板加焊角鋼;抬升標高時工字梁翼緣加焊槽鋼。
當遇到樓面有預留洞口時尺寸一般是大于500mm×500mm時采用先開洞措施,即在鋼梁上加焊型鋼托梁分隔,增加洞口剛度,網片鋼筋在洞口斷開,并與型鋼焊接;洞口尺寸小于500mm×500mm時采取后開洞措施,即在樓承板上增加堵頭分割板,網片鋼筋貫通,混凝土澆筑成型后可剪斷鋼筋。
